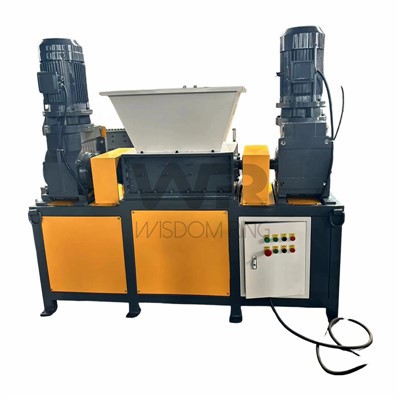

Rhwygwr Siafft Deuol Trwm-Dyletswydd



Mae'rRhwygwr Siafft Deuol Trwm-Dyletswyddyn{0}}cyfarpar gwasgu dyletswydd trwm gradd diwydiannol sydd wedi'i gynllunio'n benodol i brosesu-caledwch uchel, cyfaint mawr, a-cryfder uchel. Fel fersiwn wedi'i huwchraddio a'i hatgyfnerthu o beiriannau mathru metel traddodiadol, mae'n defnyddio mecanwaith cneifio siafft torque deuol isel, cyflymder uchel i rwygo, cneifio a chywasgu deunyddiau metel yn hytrach na dibynnu ar falu ardrawiad. Mae'n arbennig o addas ar gyfer prosesu cydrannau metel sy'n cynnwys deunyddiau hydwyth neu strwythurau afreolaidd.







Model	Diamedr llafn	Diamedr gwerthyd	Model lleihäwr gêr	Grym	Dimensiynau
W-CR800	Ф 400mm	Ф 180mm	ZQ650	30kw*2	3600*1700*2200mm
W-CR1000	Ф 400mm	Ф 180mm	ZQ750	37kw*2	3900*1800*2200mm
W-CR1200	Ф 400mm	Ф 180mm	ZQ750	45kw*2	4100*1800*2300mm
W-CR1400	Ф 500mm	Ф 260mm	ZQ850	55kw*2	4700*2100*2400mm
W-CR1600	Ф 500mm	Ф 260mm	ZQ1000	75kw*2	5400*2400*2600mm
W{0}}CR1800	Ф 600mm	Ф 280mm	ZSY500	90kw*2	5600*2400*2800mm





Dur sgrap trwm: Cyrff ceir, bymperi, fframiau, offer cartref wedi'u taflu (oergelloedd, peiriannau golchi dillad)

Sgrap metel diwydiannol: Crafiadau coil dur, trawstiau I, trawstiau H, slabiau I (maint hyd at 200-400mm)

Metelau anfferrus: Proffiliau alwminiwm, coiliau cebl copr, olwynion aloi alwminiwm

Cynhyrchion metel cymysg: Drymiau olew, drymiau cemegol, raciau paled, rhannau cynhwysydd

Deunyddiau arbennig: Teiars gwastraff (gyda gwifren ddur), beiciau modur wedi'u sgrapio, beiciau





System Power 1.Powerful
Cyfluniad Modur: Mae moduron deuol fel arfer yn amrywio o 2 × 30kW i 2 × 200kW.
Drive Method: Direct drive of motor and heavy-duty hardened gear reducer, transmission efficiency >96%.
Allbwn Torque: -trorym siafft sengl hyd at 50,000-200,000 Nm, -dyluniad torque uchel cyflymder isel (10-25 RPM).


2.Heavy-Siafft Offer Dyletswydd a Mewnosod
Strwythur Siafft Offeryn:

• Deunydd: Dur aloi wedi'i ffugio 42CrMo / 34CrNiMo6
• Diamedr: Φ300-600mm
• Triniaeth wres: HB280-320 wedi'i ddiffodd a'i dymheru, arwyneb caledu amledd uchel HRC55-60

Cefnogaeth: 4-6 rhes o Bearings rholer hunan-alinio dyletswydd trwm (gyda chylch rhyddhau hydrolig)
Mewnosod Dyluniad:

• Deunydd: D2, DC53, dur marw H13 neu ddur aloi arferol
• Caledwch: HRC58-62
• Strwythur: Dyluniad deiliad offer datodadwy, pwysau mewnosod sengl hyd at 30-100kg
• Trefniant: Trefniant fesul cam helical, ongl cneifio 20-30 gradd





3.Tai Atgyfnerthol a Ffrâm

Tai: Wedi'i weldio o blât dur Q345B, 25- 50mm o drwch, gyda phlatiau gwrthsefyll traul (Hardox 400/500) wedi'u weldio i feysydd allweddol

Cefnogaeth gwerthyd: Tai dwyn annatod gyda dyfais preload hydrolig

Dyluniad Gwlychu Dirgryniad: Padiau dampio rwber neu damperi hydrolig wedi'u gosod rhwng y tai a'r sylfaen





4.Trwm-System Rheoli Deallus Rhwygo Siafft Deuol

Rheolaeth Synchronous Motor Deuol: Yn defnyddio algorithm rheoli cydamserol lefel servo i sicrhau gwall dadleoli onglog rhwng y ddwy siafft<0.5°

Monitro Llwyth: -monitro amser real o bŵer, cerrynt, a trorym y ddau fodur, gan addasu cyflymder bwydo yn awtomatig

System Amddiffyn:

• Gwrthdroi Gorlwytho Awtomatig (gyda barn ddeallus i atal jamio parhaus)
• Monitro Tymheredd (Mesur tymheredd aml-bwynt o berynnau, moduron, a gostyngwyr)
• Amddiffyniad Gorlwytho Hydrolig (Dewisol)







Porthiant cyn{0}cywasgu (dewisol)
Mae gwthiwr hydrolig yn gwthio'r deunydd tuag at siafft y torrwr.
Gall pwysau gyrraedd 50-150 tunnell, gan sicrhau mynediad sefydlog o ddarnau metel mawr.
Cydio a rhwygo
Mae llafnau cylchdroi cyflymder isel yn gafael yn y deunydd.
Cynhyrchir grym cneifio pwerus ar groesffordd y ddwy siafft.
Gwasgu sawl gweithred
Cneifio: Mae'r llafnau'n torri'r metel yn uniongyrchol.
Rhwygo: Mae'r metel yn cael ei rwygo'n ddarnau gan ddefnyddio anffurfiad plastig.
Cywasgu: Mae'r strwythur metel yn cael ei falu ar y bwlch lleiaf rhwng y ddwy siafft (10-30mm fel arfer).
Rheoli allbwn
Mae maint allbwn yn cael ei reoli gan sgrin waelod (fel arfer 30-100mm).
Mae dyluniad heb sgrin yn cynhyrchu deunydd siâp stribed/bloc afreolaidd.







Camau Dewis Peiriant Rhwygo Siafft Deuol Trwm-Dyletswydd:
1. Dadansoddiad Deunydd:

• Deunydd (dur carbon, dur di-staen, aloi alwminiwm)
• Trwch (Uchafswm / Cyfartaledd)
• Siâp (Plât, Tiwb, Afreolaidd)
• Cynhwysiadau (Plastig, Rwber, Arall)

2. Gofynion Cynhyrchu:

• Gallu Prosesu Blynyddol (tunelli / blwyddyn)
• Amserlen Waith (oriau / diwrnod, dyddiau / blwyddyn)
• Gofynion Prosesu Brig

3. Gofynion Allbwn:

• Maint Targed
• A oes Angen Trefnu
• Prosesau Dilynol (Pacio, Toddi, ac ati)

4. Cyfyngiadau Safle:

• Gofod Gosod
• Cynhwysedd Pŵer (rhaid ystyried cerrynt cychwyn)
• Gofynion Sylfaenol (llwyth deinamig 5-8t/m²)
